Polymer-tech SolutionsTM

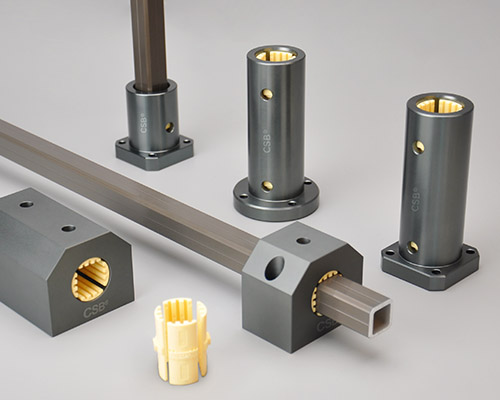

● CSB-LIN?Q方形直線導向系統確保線性、抗扭轉運動，非常適用于架空的應用。 由于表面硬質氧化鋁合金方軌采用空心設計，中間可穿置并保護電纜。配合LIN-12Q塑料直線軸承實現免維護和靈活的安裝。
● 自潤滑，高耐磨
● 低噪音、易安裝
● 用于抗扭轉直線運動
● 適用于污垢或灰塵環境
材料性能 | 標準 | 單位 | CSB-EPB13 |
一般性能 | |||
顏色 | - | - | 黃色 |
密度 | ISO1183 | g/cm3 | 1.48 |
最大吸濕率, 50%RH | ISO62 | % | 0.3 |
最大吸水率 | ISO62 | % | 1.3 |
對鋼動摩擦系數 | ITS025 | μ | 0.05-0.15 |
極限PV值 | ITS026 | N/mm2×m/s | 0.40 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 2800 |
彎曲強度 | ISO178 | MPa | 60 |
最大靜載荷 | ITS027 | MPa | 35 |
最大動載荷 | ITS028 | MPa | 14 |
邵氏硬度 | ISO868 | D | 74 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +90 |
短時運行溫度 | ITS029 | ℃ | +120 |
最低運行溫度 | ITS029 | ℃ | -50 |
導熱性 | ISO22007 | W/m/K | 0.25 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 10 |
阻燃等級 | UL94 | Class | HB |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >1013 |
面電阻率 | IEC60093 | Ω | >1012 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
